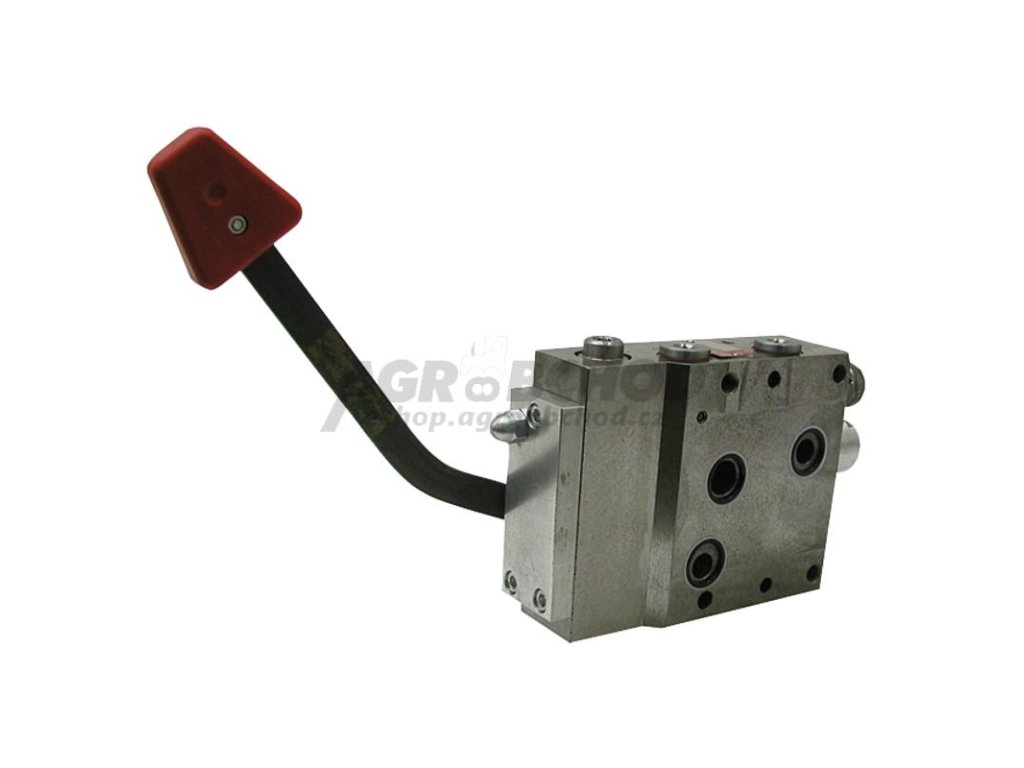

GRANIT Řídicí jednotka

alternativně přepínatelné EW / DW, se zajištěnou plovoucí polohou a koncovým spínačem (s páčkou) lze volitelně použít připojení spotřebiče nahoře a dole

Technická data max. provozní tlak: 250 baru
max. zpětný tlak 50 bar
Jmenovitý průtok: max. 60 l/min
Utahovací moment: 30 Nm
Připojení: M18 x 1,5
Míry: 180 x 50 x 130 mm
Překrytí kladné
Hydraulický olej podle DIN 51524

Popis Přídavným ovládacím zařízením je čtyřpolohové zařízení, které lze použít pro dvojčinné a jednočinné zvedací válce. Má cívky utěsněné porty válce A a B. To znamená, že při vysokém zatížení je přípustný extrémně malý únik. Připojení spotřebiče A a B jsou umístěna v horní a dolní části krytu. Zařízení má polohu zářezu v poloze - zvedání - která je vybavena hydraulicko-automatickým koncovým spínačem a odblokuje se při 180 barech. Pokud přepnete do spouštěcí polohy, zapne se uzamčená plovoucí poloha, která není hydraulicky odblokována (přípojky spotřebiče A a B jsou připojeny ke zpátečce). Plovoucí polohu lze použít pro dvojčinné i jednočinné zvedací válce jako západkovou spouštěcí polohu. Přídavné ovládací zařízení lze přepnout z dvojčinného na jednočinný a naopak. To je také možné během provozu. Ovládací páka je součástí dodávky.
