MZ Nožové šoupátko Art.0100/0551, 6"

Č. 0100 (10E), šoupátko

• Horní část bez ucpávání
• Nerezová deska je vodotěsná
• Aplikace pro zemědělství, bioplynové stanice a komunální vozidla
• Tělo ze zeleně lakovaného odlitku G250 UNI EN 1561, deska a šrouby z nerezové oceli

Rozdíl od čl. 0090 (9E): Tento jezdec nemá vypouštěcí otvor. Kromě toho je přírubový vzor identický se vzorem z Art.0074 (7F2), tj. Art.0100 (10E) může být kdykoli použit místo ventilu Art.0074 (7F2).

Pracovní tlak: 4 bar
Teplotní rozsah: -15°C až +80°C

Provedení 6", s dvojčinným hydraulickým válcem položka 0551

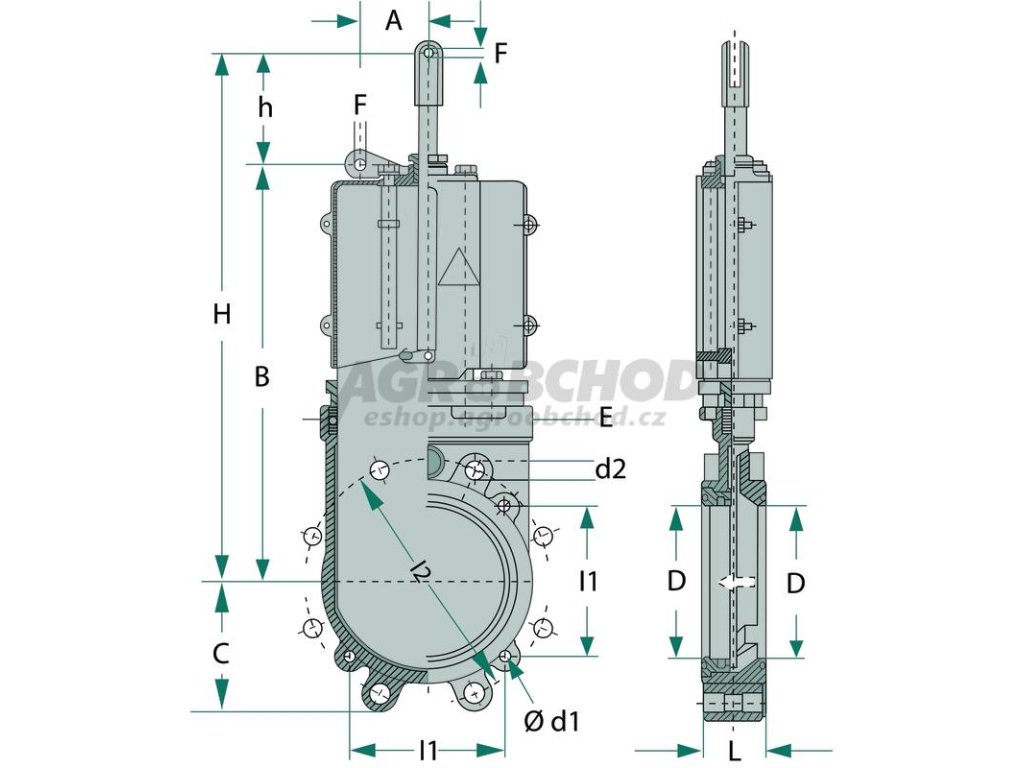

A (mm) 90

B (mm) 501

C (mm) 130

D (mm) 150

E (mm) 221

F (mm) 10,5

H (mm) 713

h (mm) 458

D (mm) 60

l1 (mm) 150

l2 (mm) 240

d1 (mm) M12
